Винтовые компрессоры серии ASK
С признанными во всем мире роторами с SIGMA PROFIL
Производительностью 0,79 - 4,65 м³/мин, давление 5,5 – 15 бар
ASK – это высокая производительность
Как пользователь Вы ожидаете также и от маленьких компрессоров высокую экономичность и надежность. Винтовые компрессоры серии ASK удовлетворяют этим требованиям в полном объеме. Они производят не только больше сжатого воздуха с меньшими затратами энергии, но и многогранны, простыв эксплуатации, обслуживании и обеспечивают сохранение окружающей среды.
Экономичное энергопотребление
Эффективность машины зависит от общих затрат в течение всего срока службы. Энергозатраты компрессоров ощутимо бьют по карману. Поэтому присоздании ASK моделей компания Kaeser уделила особое внимание вопросам энергоэффективности. Фундаментом для этого является оптимизированный блок винтового компрессора с энерго сберегающим SIGMA PROFIL. Кроме того, двигатели класса Premium-Effi ciency (IE3), блок управления Sigma Control 2 и система охлаждения вносят свою лепту в обеспечение энергосберегающей эксплуатации.
Продуманная
конструкция
Модели ASK привлекают своей продуманной, отвечающей потребностям конструкцей. Достаточно нескольких операций и левая часть корпуса открыта, позволяя видеть все компоненты: узлы, подлежащие обслуживанию, легкодоступны. В закрытом состоянии корпус, оснащаемый звукоизолирующей обшивкой, обеспечивает низкий уровень шума. Кроме того, два проема подачи воздуха предназначены для высокоэффективного охлаждения установкии приводного двигателя. Благодаря эргономичной конструкции компрессоры серии ASK занимают мало места.
Больше сжатого воздуха за те же деньги
Винтовыекомпрессоры ASK являются лидерами своего класса попроизводительности. Это стало возможным благодаря новой разработке компрессорного блока, оснащенного усовершенствованным оптимизированным SIGMA PROFIL и низкому числу оборотов. В сравнении с предшествующими моделями производительностьувеличилась на 16 %.
![Image](/images/2019/09/04/ask-.png)
Мощность и простота обслуживания
Детальное планирование
![Image](/images/2019/09/04/2.jpg)

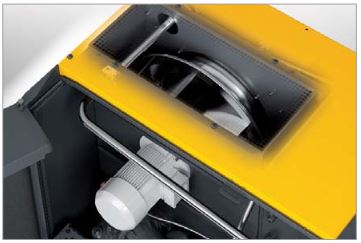

Энергосберегающий вентилятор
Оснащенный отдельным двигателем радиальный вентилятор имеет высокую производительность, обеспечивает оптимальную температуру сжатого воздуха на выходе и отличается низким потреблением электроэнергии. Разумеется, он соответствует требованиям эффективности согласно директивы ЕС 327/2011.
![Image](/images/2019/09/04/11.jpg)
Блок управления SIGMA CONTROL 2
SIGMA CONTROL 2 эффективно управляет и контролирует работу компрессора. Дисплей и RFID устройство обеспечивают эффективную коммуникацию и безопасность. Различные разъемы повышают гибкость. Гнездо SD карты облегчает проведение обновления ПО.
![Image](/images/2019/09/04/1.jpg)

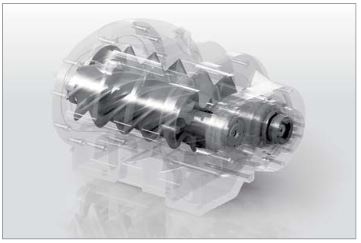

Блок компрессора с SIGMA PROFIL
Сердцем ASK установок являются винтовые компрессорные блоки, снабженные роторами с энергосберегающим SIGMA PROFIL. Оптимизированный SIGMA PROFIL роторов обусловливает достижение новых масштабов удельной мощности всей установки в целом.
![Image](/images/2019/09/04/.jpg)
Двигатели IE3 – экономия энергии
Все винтовые компрессоры ASK компании KAESER оснащены экономичными энергоэффективными двигателям класса IE3.
С энергоэффективным встроенным осушителем
Энергосберегающее регулирование
Холодоосушитель, монтируемый в установки ASK-T, отличается высокой эффективностью благодаря энергосберегающему регулированию. Он работает только тогда, когда происходит разбор воздуха: этим обеспечивается требуемое качество сжатого воздуха в совокупности с максимально возможной экономичностью.

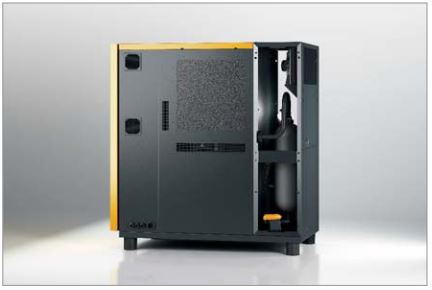

Эффективный холодоосушитель
Эффективный роторный компрессор и алюминиевый теплообменник обеспечивают высокую энергоэффективность встраиваемого холодоосушителя ASK-установок.
![Image](/images/2019/09/04/holo1.jpg)
Удобство пользования, заложенное конструктивно
![Image](/images/2019/09/04/holo.jpg)
Холодоосушитель с ECO DRAIN
Холодоосушитель оборудован устройством отвода конденсата ECO DRAIN. Он работает в зависимости от уровня и предотвращает, в отличие от электромагнитных клапанов, потери сжатого воздуха. Это экономит энергию и повышает эксплуатационную надёжность.
Сжатый воздух высокого качества
Холодоосушитель и компрессор полностью термически изолированы. Таким образом, предотвращается проникновение горячего воздуха из компрессора в холодоосушитель, обеспечивающего высокую производительность осушенного сжатого воздуха.
Модульная конструкция – надежное управление
![Image](/images/2019/09/04/optimiz.jpg)
Оптимизированная удельная мощность
В любой пневмостанции компрессоры с частотным преобразователем находятся в работе больше, чем каждый из остальных. Поэтому модели ASK-SFC сконструированы для максимальной эффективности, исключая при этом диапазон экстремально высоких и экстремальнонизких оборотов. Это экономит энергию, а так же повышает продолжительность срока службы и эксплуатационную надёжность.
![Image](/images/2019/09/04/davlenie.jpg)
Постоянное
давление
Согласование объемного потока с фактической потребностью в сжатом воздухе происходит внутри диапазона регулирования. При этом диапазон рабочего давления остается постоянным - ±0,1 бар. В результате снижения максимального давления экономятся электроэнергия и деньги.
![Image](/images/2019/09/04/integraci.jpg)

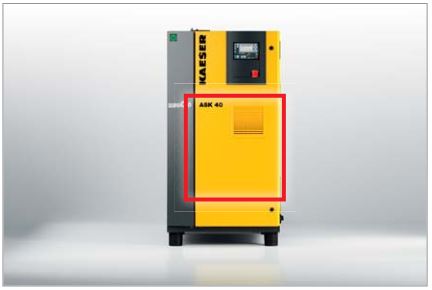

Интегрированный преобразователь (SFC)
Расположение частотного преобразователя в отдельном шкафу позволяет избежать контакта с теплом, излучаемым компрессором. Отдельный вентилятор обеспечивает оптимальную температуру для достижения максимальной мощности и продолжительного срока службы.
![Image](/images/2019/09/04/uctano.jpg)
Вся установка отвечает ЭМС
Установки серии ASK SFC, как и вся продукция компании KAESER, проверены и сертифицированы на электромагнитную совместимость в соответствии с действующими европейскими и немецкими нормативами.
Оборудование
Вся установка
готовая к эксплуатации, полностью автоматизированная, с великолепной звуко и вибро изоляцией, части обшивки спорошковым покрытием
Звукоизоляция
обшивка с наклеенной минеральной ватой
Виброизоляция
антивибрационные элементы, двойная виброизоляция
Блок компрессора
одноступенчатый с впрыском охлаждающей жидкости для оптимального охлаждения роторов; KAESER оригинальный винтовой компрессорный блок с энергосберегающим SIGMA PROFIL
Привод
Клиноременный привод с автоматическим натяжением
Электродвигатель
двигатели класса Premium-Effi ciency (IE3) немецкого качества, степень защиты IP 55, классизоляции F
Электрокомпоненты
электрошкаф со степенью защиты IP 54, трансформатор цепи управления, частотный преобразователь Siemens, наличие беспотенциальных контактов для двигателей вентиляторов
Циркуляция воздуха и охлаждающей жидкости
сухой воздушный фильтр; пневматический впускной и вентиляционный клапаны; емкость для охлаждающей жидкости стройной системой сепарации; предохранительный клапан, обратный клапан минимального давления, термоклапан и микрофильтр в системе циркуляции охлаждающей жидкости; все трубы смонтированы с помощью эластичных соединений
Охлаждение
воздушное охлаждение; алюминиевый радиатор поделен для сжатого воздуха охлаждающей жидкости; вентилятор Xолодоосушитель материалы не содержат фторхлоруглеводородов, хладагент R134a, полностью изолированный герметичный холодильный контур, ротационный компрессор с энергосберегающим отключением, регулятор впрыска горячего газа, электронный конденсато отводчик
SIGMA CONTROL 2
Светодиоды цветов светофора отображают текущее рабочее состояние; легко читаемый текстовый дисплей, меню на 30 языках; прорезиненные кнопки с пиктограммами; автоматический самоконтроль и регулирование, режимы регулирования Dual, Quadro, Vario и не прерывная эксплуатация входят в серийное исполнение, интерфейсы: Ethernet; дополнительно коммуникационные модули для Profi bus DP, Modbus, Profi net и Devicenet. Гнездо SD карты для сохранения данных и обновления программного обеспечения, RFID считывающее устройство, веб-сервер
